Xerox WC7855 แก้ไข กระดาษติดทางออกชุดความร้อน

 Xerox WC7855 แก้ไข กระดาษติดทางออกชุดความร้อน

สาเหตุ : เกิดจากบูทแกนเฟืองช่วยขับกระดาษทางออกหลวม

บูทเดิมๆจะเป็นพลาสติก พอใช้ไปซักพักใหญ่ๆจะสึกหรอ

เกิดการหลวมของบูททำให้เฟืองไม่เกาะกันและอะไหล่ก็หายากมาก

การแก้ไขก็ใช้บูททองเหลืองเก่าที่แกะเอกมาจากเครื่องถ่าย Canon มาประยุกค์ใช้แทน แกนเท่ากัน

ขัดมุมนิดหน่อยก็ใส่กันได้พอดี แน่น เป๊ะ ใช้ลืมแน่นอน

สมาชิกใหม่ IRA6275

                                                                      สมาชิกใหม่ IRA6275

           ต้อนรับสมาชิกใหม่ IRA6275 หลังจากใช้เจ้า IR5055 มาได้ 7 ปี ชิ้นส่วนที่เป็นพลาสติกก็เริ่มกรอบ ลูกปืน บูช ก็เริ่มเสื่อมสภาพ อาการภาพไม่เข้ม เครื่องอืดทำงานช้าก็เลยจำเป็นต้องเปลี่ยนใหม่เป็นเจ้า  IRA6275 น้องใหม่(ใหม่ของเรา)

หน้าตาเจ้า IRA6275

สภาพตัวจริง ช่างส่งภาพมาให้ดู..

ผ้าเบลสวย...ว่าซ่าน

พอตกลงปลงใจแล้วก็สู่ขอน้องมาเลย ตามสภาพ สวยๆนำเข้าว่างั้น.....จัดมา

เครื่องมาถึงแล้วก็ตรวจเช็คความเรียบร้อยกัน..เทสๆๆ

                                                        เช็คเครื่องหน่อยมีอะไรเสียหายบ้าง

จุดที่ 1 ขาล็อคถาด 4 หักไป 1 ซี่

จุดที่ 2. มือหมุนชุดความร้อนแตก

จุดที่ 3.ชุดเบลไม่สะอาด มีสนิม แกะทำความสะอาดหน่อย

จุดที่ 4.จุกหลอดหมึก ร้าว แตก หัก

จุดที่ 5. ฝาหลอดหมึกมีปัญหา ปิดไม่สนิท

6. ชุด hopper ติดขัด มีปัญหา

พอเช็คความเสียหายแล้วเราก็จัดการสั่งอะไหล่กับช่างที่ขายเครื่องให้...

ได้มาแล้วใช้เวลา 1 อาทิตย์

ซ่อม แก้ไขใส่อะไหล่ที่เสียหายเรียบร้อยแล้ว....เครื่องพร้อมใช้งาน...แว้วววว

ir5065 ภาพเบลอ ใส้ดรัมไหม้

                                                                  ir5065 ภาพเบลอ

          แกะเครื่องค้นหาต้นตออยู่หลายวัน ทั้งเช็คสวิทซ์อุ่นใส้ดรัมไฟก็มาปกติ ตามสายไฟมาก็ไม่ขาดข้องใจก็เลยแกะดูใส้ลูกดรัมดู จ๊ะเอ๋เลย ไหม้จน pcb หัก

           เมื่อเจอสาเหตุแล้วเราก็มาค้นหาอะไหล่กัน ยังพอมีลูกดรัมเก่าๆอยู่ 2-3 ลูก น่าจะมีใส้อยู่

เจอ 1 ลูก มีใส้ความร้อนอยู่พอดี....รอดเลยงานนี้ เครื่องยังไปต่อได้....จัดการเอาใส้ดรัมใหม่ใส่เข้าไป เครื่องมีการกินไฟเพิ่มขึ้น 30 watt - 60 watt จากที่ก่อนหน้านี้กันไฟแค่ 0.3 watt เท่านั้น

ใช้งานได้แล้ว...ทำงานต่อ.....ครับผ้ม

error e733-0001

                                                                       Error e733-0001

หยุดงานช่วงสงกรานต์ 3 วัน พอวันทำงานเครื่องก็งอแง โชว์    Error e733-0001

ค้นหาข้อมูลบอกว่าแผง DC error ให้ถอดสายไฟออกซักพักแล้วเสียบกลับเข้าไปใหม่..

ดูไกล้ๆก็มีอยู่ 3 จุด เสียบกลับเข้าไปก็เป็นอันใช้ได้

ถ้ายังไม่หายต้องเปลี่ยนแผง DC

ir5065 ภาพไม่เข้ม



ir5065 ภาพไม่เข้ม/ไม่ดำ

ตั้งแต่ได้เครื่องมาแรกยังดำเข้มพอรับได้ แต่หลังๆมาหมึกเริ่มไม่เข้ม/ดำ ออกเทาๆ ลองสลับชุด deverlop ของ ir5055 มาใส่ก็เข้มปกติ จัดไป สั่งเจ้าชุด deverlop เจ้า ir5065 ตัวใหม่มาใส่ (มือสอง) ตามภาพที่ 1

ภาพที่ 1

พอของมาถึงก็จอปัญหาอีกแล้ว....แกนปั่นหมึก/ลูกปืนแตก ภาพที่ 2,3

ภาพที่ 2

ภาพที่ 3

ช่างบอกเด่วส่งชุดเฟืองใหม่มาให้....รออีกแระ ระหว่างที่รองเราก็เอาของชุด deverlop เดิมใส่แทนก่อนเพราะเราต้องรีบใช้งาน..ภาพที่ 4

ภาพที่ 4

หลังจากใส่ชุด deverlop ตัวใหม่เข้าไปภาพก็กลับมาเข้ม สวย คม ถูกใจ แล้ว ....ภาพที่ 5,6

ภาพที่ 5

ภาพที่ 6

Change display ir5065 แกะจอดิสเพลย์ ir3030/3045 ใส่แทน จอดิสเพลย์ ir5065 (จอเสื่อมสภาพ)

               แกะจอดิสเพลย์ ir3030/3045 ใส่แทน จอดิสเพลย์ ir5065 (จอเสื่อมสภาพ)

          เนื่องจาก เครื่อง ir5065 อายุอานามก็เยอะแล้ว หน้าจอก็เริ่มมีรอยด่างเป็นธรรมดา ตรงกลางจอ ทำให้เวลาใช้งานเห็นหน้าจอไม่ค่อยชัด ตาม ภาพที่ 1

ภาพที่ 1 (หน้าจอดิสเพลย์ ir5065 ด่าง เสื่อมสภาพ)

พอดีมีอะไหล่เจ้าหน้าจอดิสเพลย์ ir3030 เครื่องที่ใช้ก่อนหน้านี้เก็บไว้อยู่ก็กลับไปค้นหาในห้องเก็บอะไหล่

ภาพที่ 2 (จอดิสเพลย์ ir3030/3045)

            ได้มาแล้วก็แกะเอาเจ้า จอดิสเพลย์ ออกมาเทียบกัน บอร์ดด้านข้างวงจรไม่เหมือนกัน แต่ถามช่างแล้วช่างบอกใส่แทนกันได้ จัดไป..

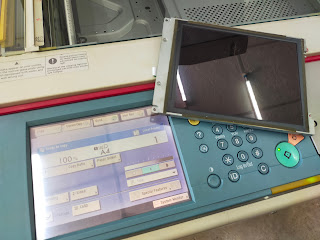

ภาพที่ 3 (หน้าจอดิสเพลย์ ir3030/3045 กับ จอดิสเพลย์ ir5065 ไม่เหมือนกัน)

ใส่เข้าไปแล้วก็เปิดเครื่อง...ภาพมาปกติแล้วเป็นอันใช้ได้....

ภาพที่ 4 (หลังจากเปลี่ยนจอดิสเพลย์ ir3030/3045 ใส่เครื่อง ir5065 ใช้งานได้ตามปกติ)
